COLLETTORI DI ASPIRAZIONE
Il collettore di aspirazione risulta essere il corridoio di accesso della miscela aria-benzina nel motore attraverso la porta costituita dalla valvola lamellare.
Il rendimento totale di un motore si calcola come prodotto di vari rendimenti parziali che sono:
-
rendimento volumetrico - rendimento termodinamico
- rendimento meccanico
Il rendimento volumetrico indica il rapporto fra la quantità in volume di miscela che si riesce a immettere in camera di combustione e la cilindrata del motore.
Uno dei fattori principali che influisce sul rendimento volumetrico é la perdita per attrito che incontra il fluido in ingresso (miscela aria-benzina) dal filtro aria fino ad arrivare alla camera di combustione, pertanto uno dei componenti che influenza sensibilmente questa perdita è il collettore di aspirazione, in quanto tutta la miscela in ingresso deve transitare attraverso di esso con la minima perdita possibile , per questo bisogna assolutamente evitare bruschi aumenti di sezione e spigoli vivi lungo il percorso della miscela.
Altra funzione del collettore di aspirazione è quello di fungere da polmone di accumulo della carica fresca , in quanto la colonna di miscela viaggiando ad una certa velocità impiega un certo tempo a fermarsi quando la valvola lamellare si chiude e quindi viene ad ammassarsi miscela nel collettore, comprimendosi contro le lamelle. Per questo ogni collettore ha un suo ben definito campo di numero di giri all'interno del quale esprime il massimo rendimento (collettore accordato).
Inoltre il collettore svolge il compito di sostenere il carburatore collegandolo al carter motore o al cilindro , pertanto esso ha anche, qualora sia richiesto, il compito di smorzare le vibrazioni che si trasmettono dal carter al carburatore evitando il fenomeno dell'emulsione di benzina e aria nella vaschetta del carburatore.
Pertanto questo componente apparentemente semplice richiede un notevole studio, per poterne sfruttare appieno tutte le qualità, risultato che i tecnici Malossi hanno perfettamente centrato.
La Malossi forte della sua pluridecennale esperienza in sistemi di alimentazione per motori, ha realizzato una nuova linea di collettori in gomma ed in lega di alluminio per gli scooter della nuova generazione, testati e sviluppati dal reparto esperienze Malossi, sia su strada, sia sui circuiti di gara.

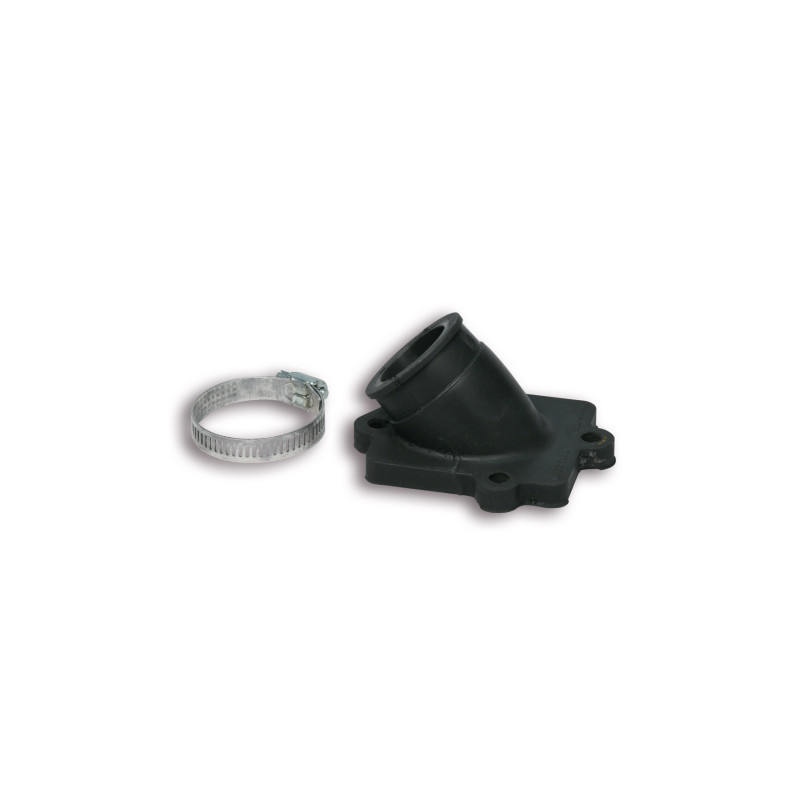

In particolare i collettori in gomma Malossi presentano una struttura composita in quanto vengono costruiti partendo da un inserto in alluminio che viene inglobato in un particolare materiale plastico inattaccabile dagli oli e dalle benzine garantendo in questo modo una notevole rigidità della base di fissaggio al carter ed una buona elasticità del corpo del collettore.
ATTENZIONE: per montare i collettori MHR é necessario apportare delle piccole modifiche alle plastiche circostanti.
| Motori Piaggio - Gilera 2T 50 APRILIA - DERBI - GILERA - ITALJET - PIAGGIO | Materiale | INTERASSE mm | Ø fori | Ø condotto | Ø imbocco | lunghezza totale | applicazione carburatori | Note |
| 02 8732B | NBR | 52 | 6,5 | 21 | 24,5 | 26,5 | PHBG 15-21 | Non adattabile al filtro aria originale |
| 02 8856B | NBR | 52 | 6,5 | 22 | 28 | 26,5 | PHBG 15-21 Racing (imbussolato 28) PHVB 22 PHBL 22-25 | Non adattabile al filtro aria originale |
| 02 9441B | viton | 52 | 6,5 | 22 | 28 | 26,5 | PHBG 15-21 Racing (imbussolato 28) PHVB 22 PHBL 22-25 | Non adattabile al filtro aria originale |
| 02 9732B | viton | 52 | 6,5 | 21 | 24,5 | 26,5 | PHBG 15-21 | Non adattabile al filtro aria originale |
| Motori Yamaha - MBK - Minarelli orizzontali 2T 50 APRILIA - BENELLI - BETA - CPI - EXPLORER HUPPER -ITALJET - MALAGUTI - MBK - YAMAHA | Materiale | Ø Fori | Ø Condotto | Ø Imbocco | Lunghezza totale | Applicazione carburatori | Note |
| 02 8857B | NBR | 6,7 | 22 | 28 | 29 | PHBG 15-21 Racing (imbussolato 28) PHVB 22 PHBL 22-25 | Non adattabile al filtro aria originale |
| 0213222B | NBR | 6,7 | 22 | 24,5 | 29 | PHBG 15-21 Racing | Non adattabile al filtro aria originale |
| 0213661B | viton | 6,7 | 22 | 24,5 | 29 | PHBG 15-21 Racing | Non adattabile al filtro aria originale |
| 0213662B | viton | 6,7 | 22 | 28 | 29 | PHBG 15-21 Racing (imbussolato 28) PHVB 22 PHBL 22-25 | Non adattabile al filtro aria originale |
Prodotti riservati esclusivamente alle competizioni nei luoghi ad esse destinate secondo le disposizioni delle competenti autorità sportive. Decliniamo ogni responsabilità per l'uso improprio
Compatibilità veicoli (76 veicoli)
Aeon(1)
Aprilia(14)
- AREA 51 50 2T LC
- GULLIVER 50 2T
- GULLIVER 50 2T LC
- RALLY 50 2T (MINARELLI)
- RALLY 50 2T LC (MINARELLI)
- SCARABEO 50 2T (MINARELLI)
- SONIC 50 2T
- SONIC 50 2T LC
- SR 50 2T 1994→
- SR NETSCAPER 50 2T LC (MINARELLI)
- SR RACING 50 2T LC (MINARELLI)
- SR REPLICA 50 2T LC ←1999
- SR STEALTH 50 2T LC (MINARELLI)
- SR WWW 50 2T
Atala(1)
Benelli(8)
- 491 GT 50 2T (MINARELLI)
- 491 SPORT 50 2T LC (MINARELLI)
- K2 50 2T
- K2 50 2T LC
- NAKED 50 2T
- PEPE 50 2T
- PEPE LX 50 2T euro 2 (QJ1E40QMB-4)
- QuattronoveX 50 2T euro 2
Beta(6)
- ARK 50 2T
- ARK 50 2T LC
- CHRONO 50 2T
- EIKON 50 2T LC
- QUADRA 50 2T
- TEMPO 50 2T
CPI(7)
- ARAGON GP 50 2T
- HUSSAR 50 2T 2003→
- HUSSAR 50 2T ←2002 (50 C)
- OLIVER 50 2T 2003→
- OLIVER 50 2T ←2002 (50 C)
- POPCORN 50 2T 2003→
- POPCORN 50 2T ←2002 (50 C)
Explorer(1)
- CRACKER 50 2T 2003→ (GE 1E 400 MB)
Garelli(1)
- GSP 50 2T LC euro 2 (1PE40MB)
Hupper(1)
- MONTECARLO 30 50 2T (1E40QMB)
Italjet(1)
MBK(10)
- EVOLIS 50 2T
- FIZZ 50 2T
- FLIPPER 50 2T
- FORTE 50 2T
- HOT CHAMP 50 2T
- MACH G 50 2T
- MACH G 50 2T LC
- NITRO 50 2T LC
- OVETTO 50 2T
- SORRISO 50 2T 1996→
Malaguti(12)
- CENTRO 50 2T
- CIAK 50 2T
- F10 50 2T
- F10 WAP 50 2T euro 2 (QJ*CMA03C*)
- F12 DIGIT KAT-PHANTOM 50 2T LC
- F12 DIGIT KAT-PHANTOM 50 2T LC euro 2
- F12 R ARIA 50 2T euro 2 (QJ*CMA02C*)
- F12 R LC 50 2T LC euro 2
- F12-PHANTOM 50 2T
- F12-PHANTOM 50 2T LC
- F15 FIREFOX 50 2T LC
- YESTERDAY 50 2T
Yamaha(13)
- AEROX 50 2T LC euro 0-1
- AEROX 50 2T LC euro 2
- AXIS 50 2T
- BREEZE 50 2T
- JOG 50 2T
- JOG ER 50 2T
- JOG R 50 2T
- JOG Z 50 2T
- JOGRR 50 2T LC euro 2
- NEO'S 50 2T
- VINO 50 2T
- WHY 50 2T
- ZEST 50 2T
