PIPES D'ADMISSION
La pipe d'admission est le conduit d'accès du mélange air essence dans le moteur par la porte représentée par le clapet.
Le rendement total d'un moteur est le résultat de plusieurs rendements partiels, à savoir:
- le rendement volumétrique
- le rendement thermo-dynamique
- le rendement mécanique
Le rendement volumétrique représente le rapport entre la quantité, c.-à-d. le volume de mélange que l'on réussit à introduire dans la chambre de combustion, et la cylindrée du moteur.
Un des principaux facteurs dont dépend le rendement volumétrique est la perte due au frottement du fluide (mélange air essence) en entrée du filtre à air jusqu'à la chambre de combustion; il s'ensuit que l'une des parties qui pèse considérablement sur cette perte est le pipe d'admission. Etant donné que tout le mélange à l'admission doit passer par ce composant et ce, en minimisant la perte, il est impératif d'éviter les brusques augmentations de section ainsi que des coudes le long du parcours du mélange.
Le pipe d'admission sert aussi comme dispositif d'accumulation de la charge imbrûlée. En effet, vu que la colonne de mélange passe à une certaine vitesse, elle met un certain temps pour s'arrêter quand le clapet se ferme; il s'ensuit qu'une certaine quantité de mélange reste dans le collecteur et se comprime contre les lamelles. C'est pourquoi chaque collecteur présente une plage de nombre de tours bien définie à l'intérieur de laquelle il atteint son rendement maximal (pipe accordé).
Le pipe sert en outre à soutenir le carburateur en le reliant au carter-moteur ou au cylindre; quand cela est nécessaire, il doit donc aussi amortir les vibrations transmises par le carter au carburateur afin d'éviter le phénomène de l'émulsion d'essence et d'air dans la cuve du carburateur.
On comprend donc que ce composant, apparemment simple, demande une étude approfondie pour qu'il soit possible d'en exploiter à fond toutes les qualités, ce que les techniciens Malossi ont complètement réussi.
Malossi, grâce à sa très longue expérience dans les systèmes d'alimentation pour les motos, a réalisé une nouvelle ligne de pipes en caoutchouc et en alliage d'aluminium pour les scooters de la nouvelle génération, qui ont été testés et mis au point, aussi bien sur route que sur les circuits de compétition, par la division expériences Malossi.

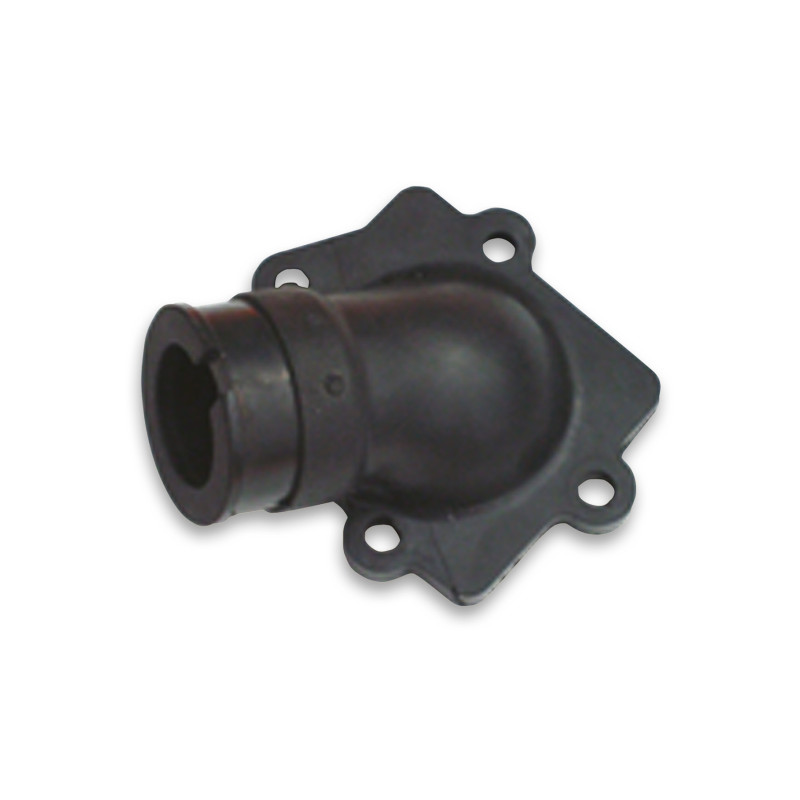

Les pipes en caoutchouc Malossi se distinguent tout particulièrement par leur structure hétérogène, car ils sont réalisés à partir d'une pièce en aluminium qui est intégrée dans une matière plastique spéciale inattaquable par les huiles et l'essence, ce qui assure une rigidité remarquable de la base de fixation au carter ainsi qu'une bonne élasticité du corps du pipe.
Moteurs Derbi - Minarelli : APRILIA - HONDA - PIAGGIO
| Réfèrence | Matériel | Entraxe mm | Ø trous | Ø pipe | Ø entrée | longeur totale | applications carburateurs | Note |
| 02 6639B | NBR | 61x40 | 6,5 | 30 | 35 | 27 | PHBH 26-30 VHST 26-30 | Non adaptable au filtre à air d’origine |
Moteurs Piaggio - Gilera 2T 50 : APRILIA - DERBI - GILERA - ITALJET - PIAGGIO
| Réfèrence | Matériel | Entraxe mm | Ø trous | Ø pipe | Ø entrée | longeur totale | applications carburateurs | Note |
| 02 7528B | NBR | 52 | 6,5 | 26 | 30 | 31,5 | PHBL | Non adaptable au filtre à air d’origine |
| 02 8480B | NBR | 52 | 6,5 | 22 | 28 | 26 | PHVB 22 | Pour filtre à air d’origine |
| 02 5733B | NBR | 52 | 6,5 | 20,5 | 23 | 26 | ORIGINE PHVA 12-17,5 PHBG 15-21 | Rechange d’origine Ø 20: pour filtre à air d’origine |
Moteurs Yamaha - MBK - Minarelli orizzontaux 2T 100 : APRILIA - BENELLI - ITALJET - MBK - YAMAHA
| Réfèrence | Matériel | Ø trous | Ø pipe | Ø entrée | longeur totale | applications carburateurs | Note |
| 02 8399B | NBR | 6,7 | 22 | 28 | 24,5 | PHVB 22 | Pour filtre à air d’origine |
| 02 8481B | NBR | 6,7 | 21 | 23 | 24 | ORIGINE PHVA 12-17,5 PHBG 15-21 | Rechange d’origine Ø 20: pour filtre à air d’origine |
Moteurs Yamaha - MBK - Minarelli verticaux 2T 50 : APRILIA - ITALJET - MBK - YAMAHA
| Référence | Matériel | Entraxe mm | Ø trous | Ø pipe | Ø entrée | longeur totale | applications carburateurs | Note |
| 02 8400B | NBR | 58x35 | 6,5 | 20,5 | 23 | 19 | ORIGINE PHVA 12-17,5 PHBG 15-21 | Rechange d’origine Ø 20: pour filtre à air d’origine |
| 02 8479B | NBR | 58x35 | 6,5 | 21 | 27 | 19 | PHVB 22 | Non adaptable au filtre à air d’origine |
Produits réservés exclusivement aux compétitions dans les lieux qui leur sont réservés conformément aux dispositions des autorités sportives compétentes. Nous n'assumons aucune responsabilité en cas d'utilisation inappropriée
Compatibilité véhicules (92 véhicules)
Aeon(1)
Aprilia(17)
- AREA 51 50 2T LC
- GULLIVER 50 2T
- GULLIVER 50 2T LC
- HABANA 50 2T
- RALLY 50 2T (MINARELLI)
- RALLY 50 2T LC (MINARELLI)
- SCARABEO 100 2T
- SCARABEO 50 2T (MINARELLI)
- SONIC 50 2T
- SONIC 50 2T LC
- SR 50 2T 1994→
- SR NETSCAPER 50 2T LC (MINARELLI)
- SR RACING 50 2T LC (MINARELLI)
- SR REPLICA 50 2T LC 2000→ (APRILIA)
- SR REPLICA 50 2T LC ←1999
- SR STEALTH 50 2T LC (MINARELLI)
- SR WWW 50 2T
Atala(1)
BSV(2)
Benelli(9)
- 491 GT 50 2T (MINARELLI)
- 491 SPORT 50 2T LC (MINARELLI)
- K2 100 2T
- K2 50 2T
- K2 50 2T LC
- NAKED 50 2T
- PEPE 50 2T
- PEPE LX 50 2T euro 2 (QJ1E40QMB-4)
- QuattronoveX 50 2T euro 2
Beta(6)
- ARK 50 2T
- ARK 50 2T LC
- CHRONO 50 2T
- EIKON 50 2T LC
- QUADRA 50 2T
- TEMPO 50 2T
CPI(7)
- ARAGON GP 50 2T
- HUSSAR 50 2T 2003→
- HUSSAR 50 2T ←2002 (50 C)
- OLIVER 50 2T 2003→
- OLIVER 50 2T ←2002 (50 C)
- POPCORN 50 2T 2003→
- POPCORN 50 2T ←2002 (50 C)
Explorer(1)
- CRACKER 50 2T 2003→ (GE 1E 400 MB)
Garelli(1)
- GSP 50 2T LC euro 2 (1PE40MB)
Hupper(1)
- MONTECARLO 30 50 2T (1E40QMB)
Italjet(2)
- DRAGSTER 50 2T LC
- MILLENNIUM 100 2T
MBK(14)
- BOOSTER 100 2T
- EV 50
- EVOLIS 50 2T
- FIZZ 50 2T
- FLIPPER 50 2T
- FORTE 50 2T
- HOT CHAMP 50 2T
- MACH G 50 2T
- MACH G 50 2T LC
- NITRO 100 2T
- NITRO 50 2T LC
- OVETTO 100 2T
- OVETTO 50 2T
- SORRISO 50 2T 1996→
Malaguti(12)
- CENTRO 50 2T
- CIAK 50 2T
- F10 50 2T
- F10 WAP 50 2T euro 2 (QJ*CMA03C*)
- F12 DIGIT KAT-PHANTOM 50 2T LC
- F12 DIGIT KAT-PHANTOM 50 2T LC euro 2
- F12 R ARIA 50 2T euro 2 (QJ*CMA02C*)
- F12 R LC 50 2T LC euro 2
- F12-PHANTOM 50 2T
- F12-PHANTOM 50 2T LC
- F15 FIREFOX 50 2T LC
- YESTERDAY 50 2T
Motron(2)
Yamaha(16)
- AEROX 100 2T
- AEROX 50 2T LC euro 0-1
- AEROX 50 2T LC euro 2
- AXIS 50 2T
- BREEZE 50 2T
- BW'S 100 2T
- JOG 50 2T
- JOG ER 50 2T
- JOG R 50 2T
- JOG Z 50 2T
- JOGRR 50 2T LC euro 2
- NEO'S 100 2T
- NEO'S 50 2T
- VINO 50 2T
- WHY 50 2T
- ZEST 50 2T
