PIPES D'ADMISSION
La pipe d'admission est le conduit d'accès du mélange air essence dans le moteur par la porte représentée par le clapet.
Le rendement total d'un moteur est le résultat de plusieurs rendements partiels, à savoir:
-
le rendement volumétrique - le rendement thermo-dynamique
- le rendement mécanique
Le rendement volumétrique représente le rapport entre la quantité, c.-à-d. le volume de mélange que l'on réussit à introduire dans la chambre de combustion, et la cylindrée du moteur.
Un des principaux facteurs dont dépend le rendement volumétrique est la perte due au frottement du fluide (mélange air essence) en entrée du filtre à air jusqu'à la chambre de combustion; il s'ensuit que l'une des parties qui pèse considérablement sur cette perte est le pipe d'admission. Etant donné que tout le mélange à l'admission doit passer par ce composant et ce, en minimisant la perte, il est impératif d'éviter les brusques augmentations de section ainsi que des coudes le long du parcours du mélange.
Le pipe d'admission sert aussi comme dispositif d'accumulation de la charge imbrûlée. En effet, vu que la colonne de mélange passe à une certaine vitesse, elle met un certain temps pour s'arrêter quand le clapet se ferme; il s'ensuit qu'une certaine quantité de mélange reste dans le collecteur et se comprime contre les lamelles. C'est pourquoi chaque collecteur présente une plage de nombre de tours bien définie à l'intérieur de laquelle il atteint son rendement maximal (pipe accordé).
Le pipe sert en outre à soutenir le carburateur en le reliant au carter-moteur ou au cylindre; quand cela est nécessaire, il doit donc aussi amortir les vibrations transmises par le carter au carburateur afin d'éviter le phénomène de l'émulsion d'essence et d'air dans la cuve du carburateur.
On comprend donc que ce composant, apparemment simple, demande une étude approfondie pour qu'il soit possible d'en exploiter à fond toutes les qualités, ce que les techniciens Malossi ont complètement réussi.
Malossi, grâce à sa très longue expérience dans les systèmes d'alimentation pour les motos, a réalisé une nouvelle ligne de pipes en caoutchouc et en alliage d'aluminium pour les scooters de la nouvelle génération, qui ont été testés et mis au point, aussi bien sur route que sur les circuits de compétition, par la division expériences Malossi.

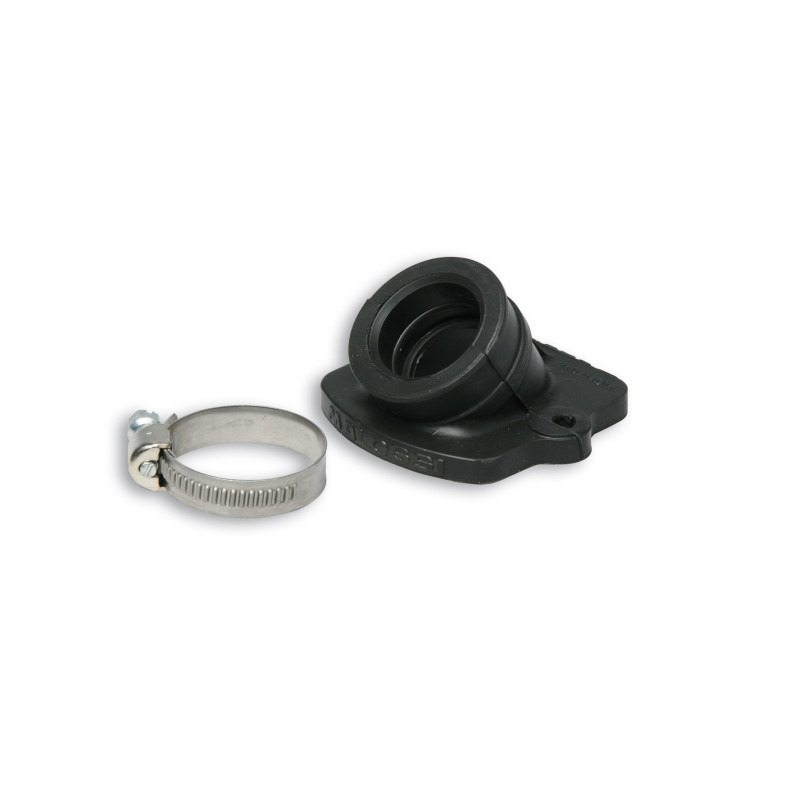

Les pipes en caoutchouc Malossi se distinguent tout particulièrement par leur structure hétérogène, car ils sont réalisés à partir d'une pièce en aluminium qui est intégrée dans une matière plastique spéciale inattaquable par les huiles et l'essence, ce qui assure une rigidité remarquable de la base de fixation au carter ainsi qu'une bonne élasticité du corps du pipe.
ATTENTION: pour monter les pipes d’admission MHR il faut faire des petites modifications aux plastiques à coté.
| Moteurs Piaggio - Gilera 2T 50 APRILIA - DERBI - GILERA - ITALJET - PIAGGIO | Matériel | ENTRAXE mm | Ø trous | Ø pipe | Ø entrée | longeur totale | applications carburateurs | Note |
| 02 8732B | NBR | 52 | 6,5 | 21 | 24,5 | 26,5 | PHBG 15-21 | Non adaptable au filtre à air d’origine |
| 02 8856B | NBR | 52 | 6,5 | 22 | 28 | 26,5 | PHBG 15-21 Racing (en douille 28) PHVB 22 PHBL 22-25 | Non adaptable au filtre à air d’origine |
| 02 9441B | viton | 52 | 6,5 | 22 | 28 | 26,5 | PHBG 15-21 Racing (en douille 28) PHVB 22 PHBL 22-25 | Non adaptable au filtre à air d’origine |
| 02 9732B | viton | 52 | 6,5 | 21 | 24,5 | 26,5 | PHBG 15-21 | Non adaptable au filtre à air d’origine |
| Moteurs Yamaha - MBK - Minarelli orizzontaux 2T 50 APRILIA - BENELLI - BETA - CPI - EXPLORER HUPPER -ITALJET - MALAGUTI - MBK - YAMAHA | Matériel | Ø trous | Ø pipe | Ø entrée | longeur totale | applications carburateurs | Note |
| 02 8857B | NBR | 6,7 | 22 | 28 | 29 | PHBG 15-21 Racing (en douille 28) PHVB 22 PHBL 22-25 | Non adaptable au filtre à air d’origine |
| 0213222B | NBR | 6,7 | 22 | 24,5 | 29 | PHBG 15-21 Racing | Non adaptable au filtre à air d’origine |
| 0213661B | viton | 6,7 | 22 | 24,5 | 29 | PHBG 15-21 Racing | Non adaptable au filtre à air d’origine |
| 0213662B | viton | 6,7 | 22 | 28 | 29 | PHBG 15-21 Racing (en douille 28) PHVB 22 PHBL 22-25 | Non adaptable au filtre à air d’origine |
Produits réservés exclusivement aux compétitions dans les lieux qui leur sont réservés conformément aux dispositions des autorités sportives compétentes. Nous n'assumons aucune responsabilité en cas d'utilisation inappropriée
Compatibilité véhicules (60 véhicules)
Aprilia(11)
- MOJITO CUSTOM 50 2T
- SCARABEO CLASSIC 50 2T euro 4 2018→ (CA91M)
- SCARABEO STREET 50 2T (PIAGGIO)
- SCARABEO STREET 50 2T euro 4 2018→ (CA91M)
- SPORTCITY ONE STREET 50 2T euro 2
- SR (carb.) 50 2T LC 2004→ (PIAGGIO)
- SR MOTARD 50 2T euro 2
- SR MOTARD 50 2T euro 4 2018→ (CA41M)
- SR R (carb.) 50 2T LC (PIAGGIO)
- SR R 50 2T LC euro 4 2018→ (PIAGGIO CA81M)
- SR Street 50 2T LC euro 2
Derbi(5)
- ATLANTIS - BULLET 50 2T 2003→
- GP1 50 2T LC
- GP1 OPEN 50 2T LC
- GP1 REVOLUTION 50 2T LC
- VARIANT Sport 50 2T
Gilera(10)
- DNA 50 2T LC
- EASY MOVING 50 2T
- ICE 50 2T
- RUNNER 50 2T LC
- RUNNER SP 50 2T LC 2006→ (C451M)
- RUNNER SP 50 2T LC ←2005
- STALKER 50 2T
- STORM 50 2T
- TYPHOON 50 2T
- TYPHOON X 50 2T
Italjet(2)
- JET SET 50 2T
- TORPEDO NEW 50 2T
Piaggio(26)
- DIESIS 50 2T
- FLY 50 2T
- FREE 50 2T
- LIBERTY 50 2T
- NRG 50 2T LC
- NRG EXTREME 50 2T
- NRG EXTREME 50 2T LC
- NRG MC2 50 2T LC 1998→
- NRG MC2 50 2T LC ←1997
- NRG MC3 DD 50 2T LC
- NRG MC3 DT 50 2T
- NRG Power 50 2T LC euro 4 2018→2020 (CA71M)
- NRG Power DD 50 2T LC
- NRG Power DT 50 2T (C453M)
- NTT 50 2T LC
- QUARTZ 50 2T LC
- SFERA 50 2T
- SFERA RESTYLING 50 2T
- TYPHOON 50 2T 2007→2010
- TYPHOON 50 2T euro 2 2011→2017 (C421M)
- TYPHOON 50 2T euro 4 2018→ (CA41M)
- ZIP 50 2T 2000→ (C25EM)
- ZIP 50 2T ←1999
- ZIP Fast Rider 50 2T
- ZIP SP 50 2T LC 2001→
- ZIP SP 50 2T LC ←2000
Vespa(6)
- ET2 50 2T 2000→
- ET2 50 2T ←1999
- LX 50 2T
- Primavera 50 2T euro 2 (C533M)
- S 50 2T euro 2 (C381M)
- Sprint 50 2T euro 2
